CT-3238
模塊支持8通道電流信號采集
模塊支持2線制(非環路輸出,需外部供電)或4線制電流傳感器輸入
模塊內部總線和現場輸入采用磁隔離
模塊輸入通道接現場有源型模擬信號電流輸出傳感器
模塊通道具備TVS過壓保護
產品中心
技術規格
資料下載
5
應用案例
4
相關產品
6
通用參數 | |
功率 | Max.43mA@5.0VDC |
隔離 | I/O至內部總線：磁隔離(2.5KVrms) 電源隔離：DC-DC |
接線 | I/O接線：Max.1.0mm2(AWG 18) |
安裝方式 | 35mm導軌安裝 |
尺寸 | 115*14*75mm |
重量 | 65g |
環境參數 | |
水平安裝工作溫度 | -35℃~70℃ |
垂直安裝工作溫度 | -35℃~60℃ |
相對濕度 | 5~95%RH無冷凝 |
存儲溫度 | -40℃~85℃ |
存儲濕度 | 5~95%RH無冷凝 |
制造測試溫度 | -40℃~75℃ |
防護等級 | IP20 |
抗振性能 | 符合IEC 61131-2、IEC 60068-2-6標準 |
抗沖擊性能 | 符合IEC 61131-2、 IEC 60068-2-27標準 |
EMC性能 | 符合IEC 61131-2、IEC 61000-4標準 |
輸入參數 | |
通道數 | 8通道 |
指示燈 | 8個LED通道狀態指示燈 |
輸入范圍 | 最大：0~23.5mA |
分辨率 | 15 Bit |
采集精度 | ±0.3%滿量程，@25℃ |
±0.5%滿量程，@-20~70℃ | |
采樣速度 | 12ms/8通道 |
數據格式 | 16位有符號整數 |
零點C系列分布式IO在食品灌裝的應用

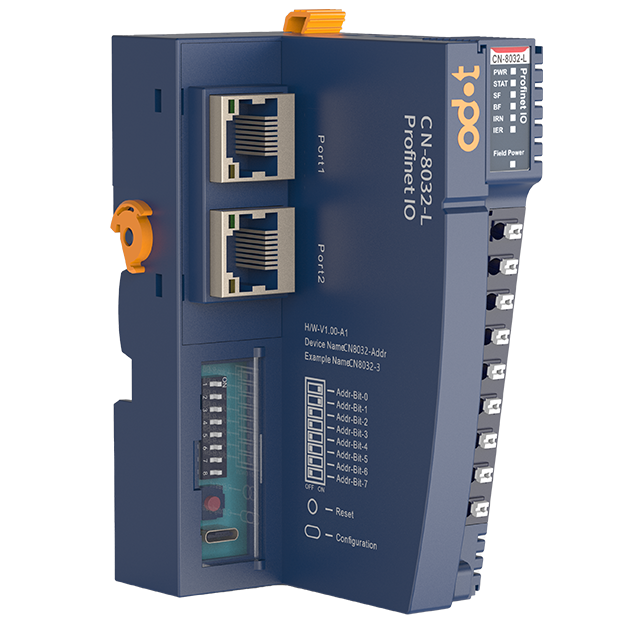

客戶使用零點CN-8032-L模塊，搭配IO模塊實現對瓶胚位置狀態監控，瓶胚計數，氣動閥，空氣壓力以及加熱溫度的控制。
