CN-8013
CN-8013 CC-Link網絡適配器支持標準CC-Link Ver.2通訊
可實時監控IO模塊通信狀態
產品中心
技術規格
資料下載
6
應用案例
1
相關產品
32
適配器硬件參數 | |
系統電源 | 供電：19.2~28.8VDC（標稱24VDC） 電流：Max.2A@24V 保護：過流保護，防反接保護 |
模塊功耗 | 110mA@24VDC |
內部總線供電電流 | Max：2.0A@5VDC |
隔離 | 系統電源到現場電源：隔離 |
現場電源 | 供電：19.2~28.8VDC（標稱24VDC） |
現場電源電流 | 最大DC 8A |
支持的IO模塊數量 | 32個 |
接線線徑 | Max.1.0mm2(AWG 18) |
安裝方式 | 35mm導軌安裝 |
尺寸 | 115*51.5*75mm |
重量 | 130g |
環境參數 | |
水平安裝工作溫度 | -35℃~70℃ |
垂直安裝工作溫度 | -35℃~60℃ |
相對濕度 | 5~95%RH無冷凝 |
存儲溫度 | -40℃~85℃ |
存儲濕度 | 5~95%RH無冷凝 |
制造測試溫度 | -40℃~75℃ |
防護等級 | IP20 |
CC-Link參數 | |
網絡協議 | CC-Link Ver.2 |
站類型 | 遠程設備站 |
占用邏輯站數 | 1、2、3、4 |
擴展循環設置 | 1倍、2倍、4倍、8倍 |
I/O數據容量 | RX/RY容量（位）最大896 RWr/RWw容量（字）最大128 |
波特率 | 156K/625K/2.5M/5M/10Mbps |
節點地址（站號） | 1~64(撥碼開關設置)，撥碼值不為1~64時，站號強制為1 |
接口 | 5針螺釘端子 |
最大總線長度 | 1200m（156kbps） |
終端電阻 | 120Ω |
CT-1218
8通道數字量輸入/24VDC/PNP
CT-121F
16通道數字量輸入/24VDC/PNP

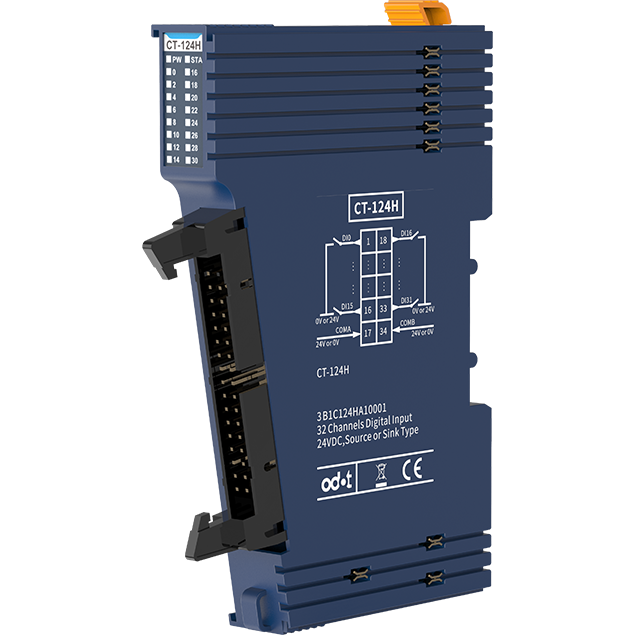

CT-124H
32通道數字量輸入/24VDC/PNP或NPN
CT-124D
32通道數字量輸入/24VDC/PNP或NPN
CT-1314
4通道數字量輸入/220VAC

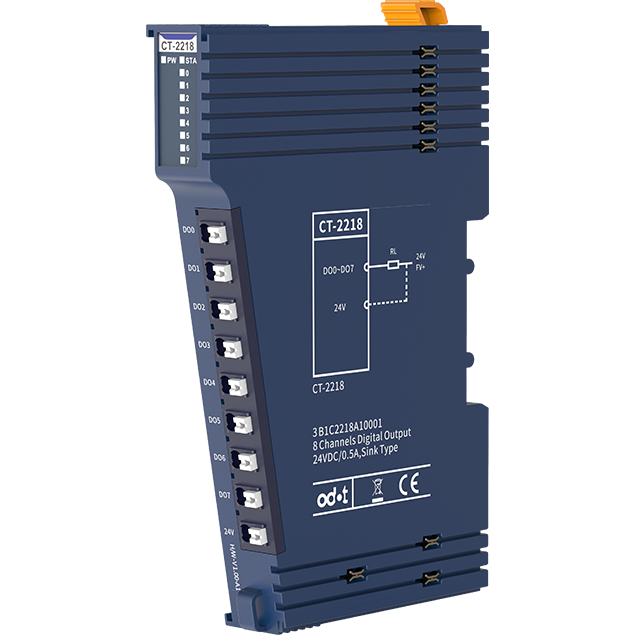

CT-2218
8通道數字量輸出/24VDC/NPN
CT-222F
16通道數字量輸出/24VDC/PNP，輸出高電平有效
CT-222D
32通道數字量輸出/24VDC/PNP

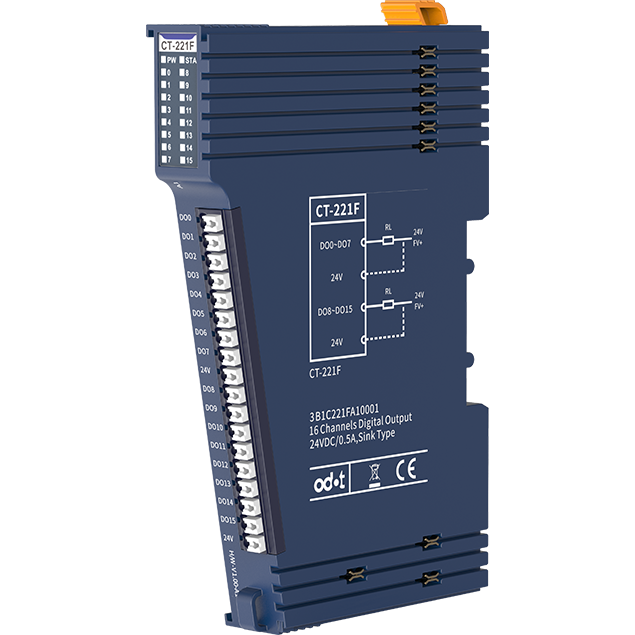

CT-221F
16通道數字量輸出/24VDC/NPN
CT-221H
32通道數字量輸出/24VDC/NPN
CT-226F
16通道數字量輸出/24VDC/PNP，輸出高電平有效

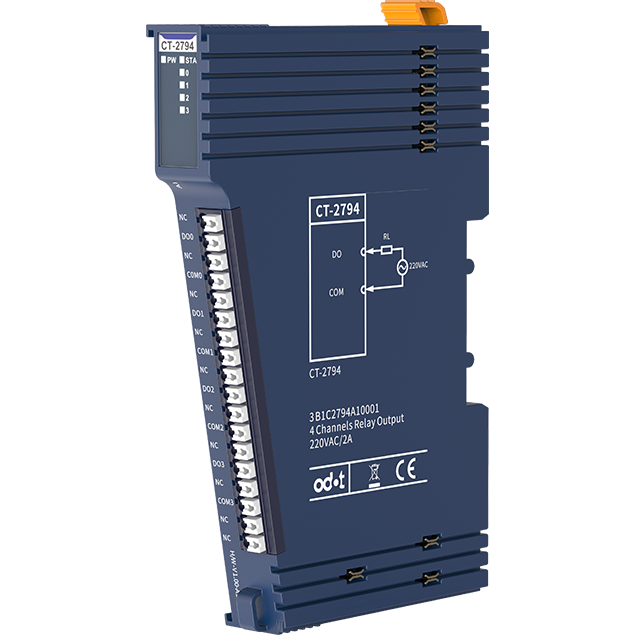

CT-2794
4通道繼電器輸出2A/250VAC/500VA
CT-3168
8通道電壓輸入0~5/0~10/±5/±10VDC,15位/16位
CT-3238
8通道模擬量輸入/0&4-20mA/15位單端
CT-3713
3通道RTD熱電阻-PT100溫度采集模塊
CT-3716
6通道RTD熱電阻-PT100溫度采集模塊
CT-3734
4通道RTD熱電阻-PT100溫度采集模塊
CT-3834
4通道TC熱電偶溫度采集模塊
CT-3848
8通道TC熱電偶溫度采集模塊（濾波可調）

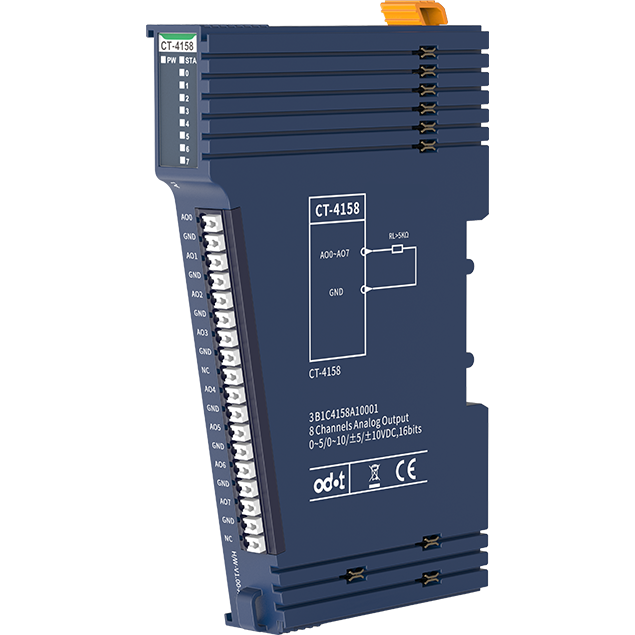

CT-4158
8通道電壓輸出0~5/0~10/±5/±10VDC,16位
CT-4238
8通道模擬量輸出/0&4-20mA/16位單端

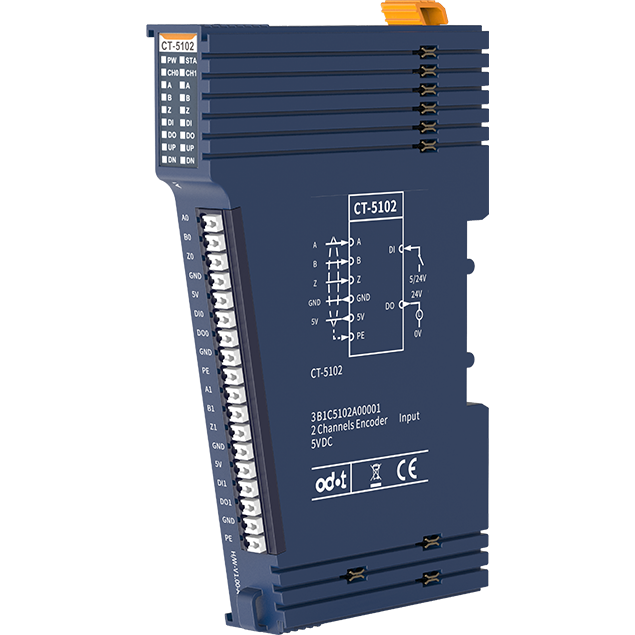

CT-5102
2通道編碼器輸入/5VDC
CT-5122
2通道編碼器/SSI輸入

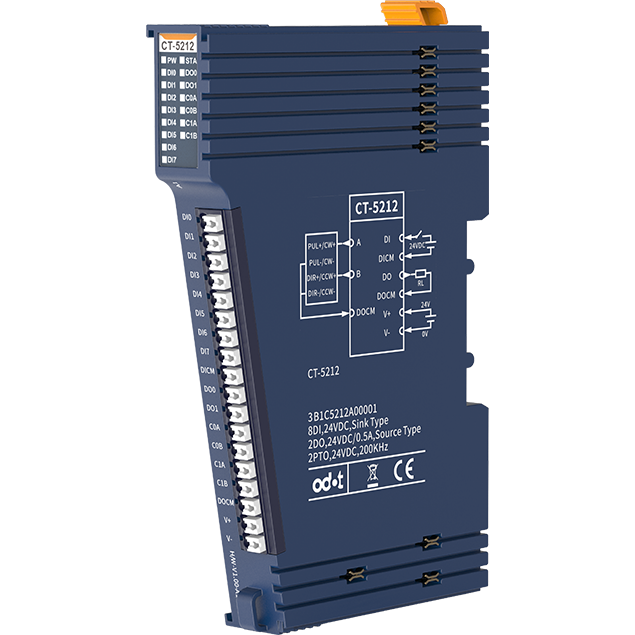

CT-5212
8通道數字量輸入&2通道數字量輸出&2通道脈沖輸出
CT-5321
Modbus串口模塊，支持Modbus RTU/ASCII協議，支持主站、從站、自由透傳工作模式
CT-5341
Profibus DP主站模塊

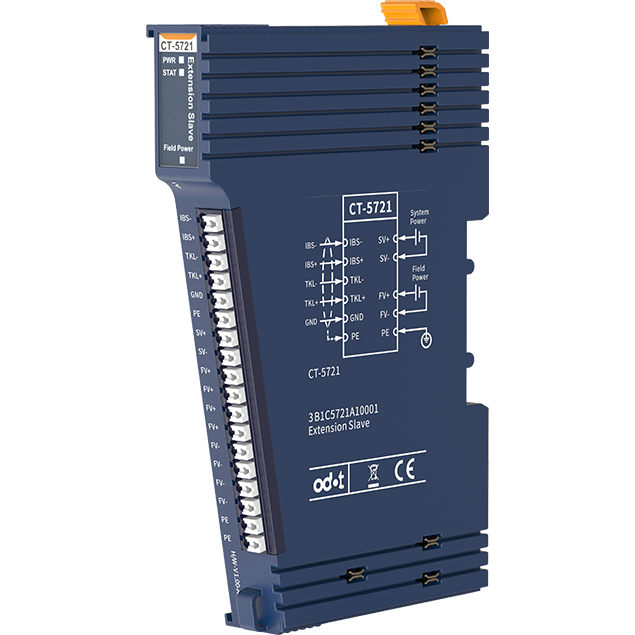

CT-5721
總線擴展從站模塊用于擴展總線使用。總線擴展從站模塊無過程數據及配置參數。
CT-5801
終端模塊(必選終端模塊)用于穩定內部總線通訊，為必選終端模塊。終端模塊無過程數據及配置參數

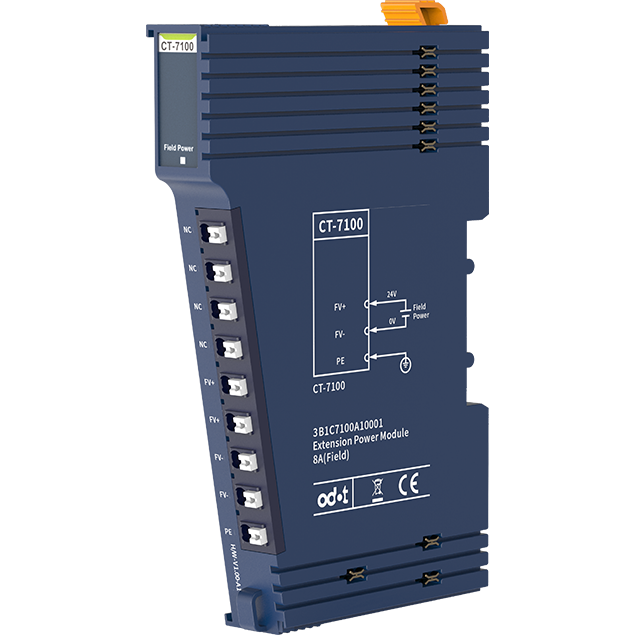

CT-7100
現場電源擴展模塊8A（無需組態），無需組態，不占用槽位數

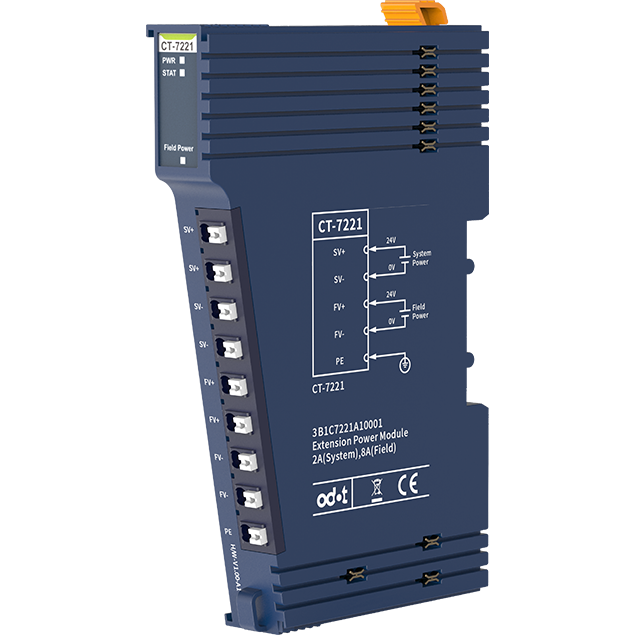

CT-7221
系統電源和現場電源擴展，系統電源輸出2A@5VDC，現場電源擴展8A電流
CT-7339
18通道現場電源分配模塊（24VDC/0VDC），支持擴展18通道，9通道24VDC輸出，9通道0VDC輸出

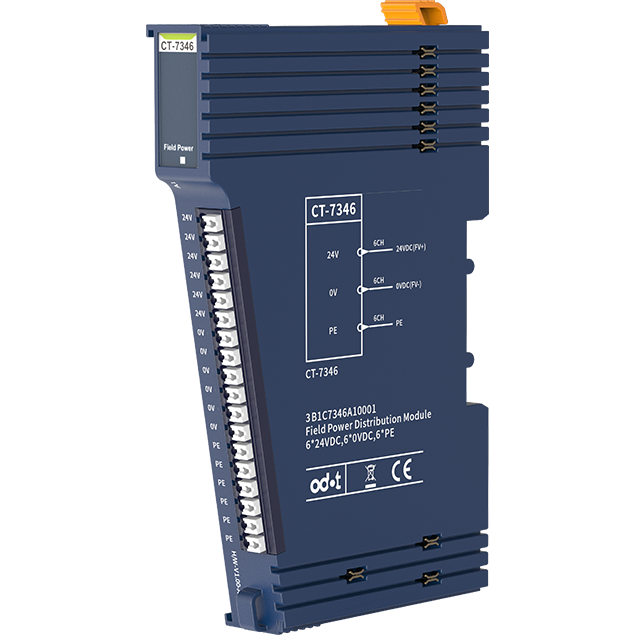

CT-7346
