CN-8034
CN-8034 Ethernet/IP I/O模塊支持標準Ethernet/IP協議訪問
適配器支持最大輸入504字節，最大輸出504字節
支持的擴展IO模塊數量為32個
產品中心
技術規格
資料下載
6
應用案例
1
相關產品
64
適配器硬件參數 | |
系統電源 | 供電：19.2~28.8VDC（標稱24VDC） 電流：Max.2A@24V 保護：過流保護，防反接保護 |
模塊功耗 | 110mA@24VDC |
內部總線供電電流 | Max：2A@5VDC |
隔離 | 系統電源到現場電源：隔離 |
現場電源 | 供電：19.2~28.8VDC（標稱24VDC） |
現場電源電流 | 最大DC 8A |
支持的IO模塊數量 | 32個 |
接線線徑 | Max.1.0mm2(AWG 18) |
安裝方式 | 35mm導軌安裝 |
尺寸 | 115*51.5*75mm |
重量 | 130g |
環境參數 | |
水平安裝工作溫度 | -35℃~70℃ |
垂直安裝工作溫度 | -35℃~60℃ |
相對濕度 | 5~95%RH無冷凝 |
存儲溫度 | -40℃~85℃ |
存儲濕度 | 5~95%RH無冷凝 |
制造測試溫度 | -40℃~75℃ |
防護等級 | IP20 |
Ethernet/IP參數 | |
網絡協議 | Ethernet/IP |
最大輸入長度 | 504字節（每個裝配實例） |
最大輸出長度 | 504字節（每個裝配實例） |
最大顯式消息連接數 | 10 |
最大隱式消息連接數 | 5 |
最大CIP連接數 | 10 |
網絡接口 | 2個RJ45 |
連接速率 | 10/100Mbps，自適應，全雙工 |
最大總線長度 | 100m |
默認IP地址 | 192.168.1.200 |
CT-1218
8通道數字量輸入/24VDC/PNP
CT-121F
16通道數字量輸入/24VDC/PNP

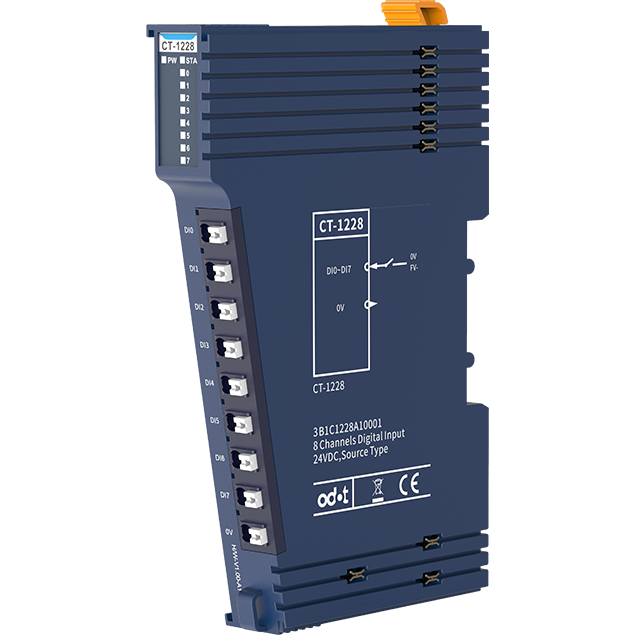

CT-1228
8通道數字量輸入/24VDC/NPN
CT-122F
16通道數字量輸入/24VDC/NPN
CT-124H
32通道數字量輸入/24VDC/PNP或NPN
CT-124D
32通道數字量輸入/24VDC/PNP或NPN
CT-125F
16通道數字量輸入/24VDC/PNP

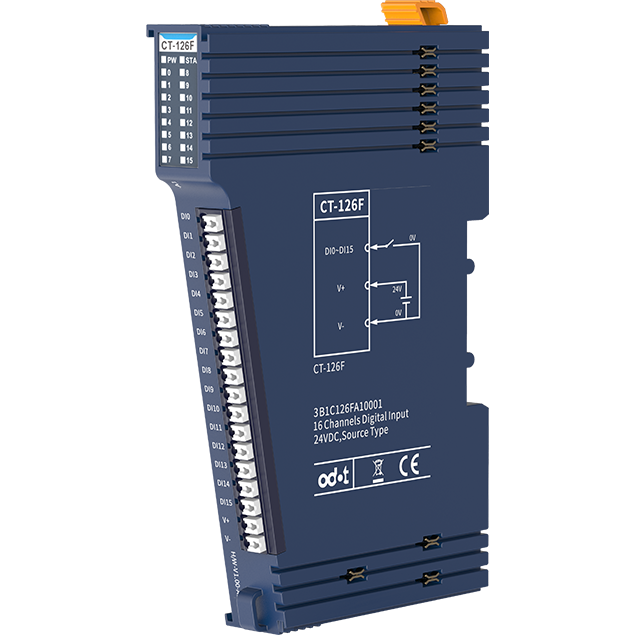

CT-126F
支持 16 通道數字量輸入，支持低電平輸入，接 NPN 型傳感器
CT-1314
4通道數字量輸入/220VAC

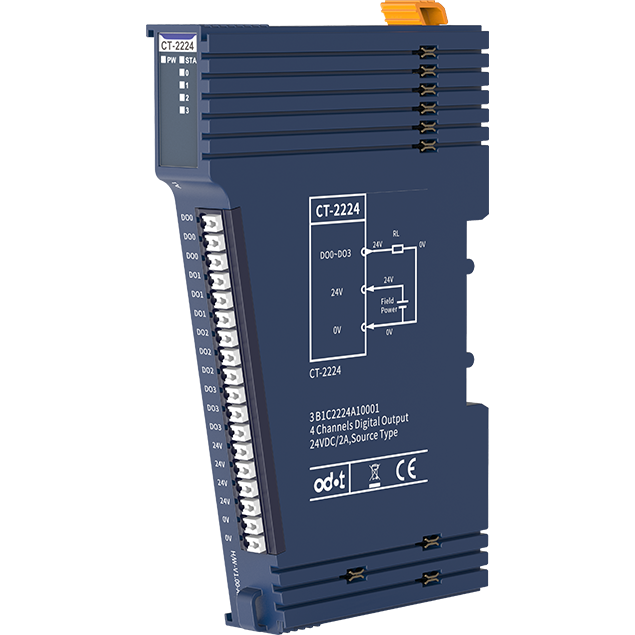

CT-2224
4通道數字量輸出/24VDC/PNP
CT-2218
8通道數字量輸出/24VDC/NPN
CT-2228
8通道數字量輸出/24VDC/PNP
CT-222F
16通道數字量輸出/24VDC/PNP，輸出高電平有效

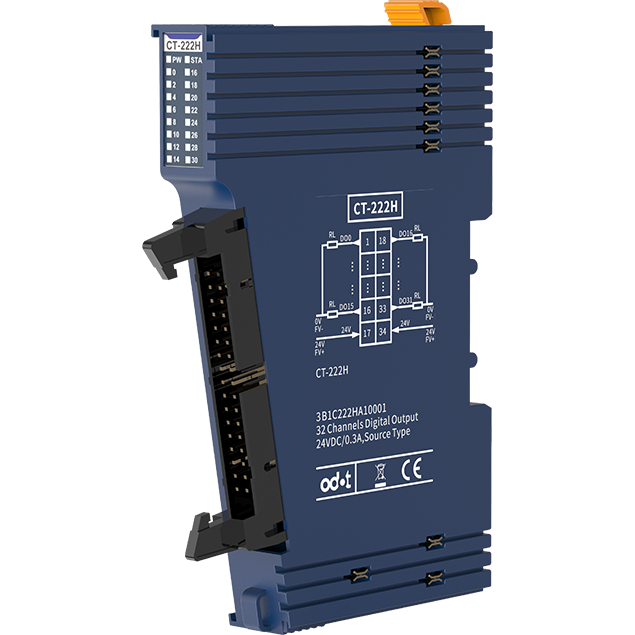

CT-222H
32通道數字量輸出/24VDC/PNP
CT-222D
32通道數字量輸出/24VDC/PNP
CT-221F
16通道數字量輸出/24VDC/NPN
CT-221H
32通道數字量輸出/24VDC/NPN
CT-221D
32通道數字量輸出/24VDC/NPN，輸出低電平有效
CT-225F
16通道數字量輸出/24VDC/NPN
CT-226F
16通道數字量輸出/24VDC/PNP，輸出高電平有效
CT-2738
8通道繼電器輸出1A/30VDC/30W

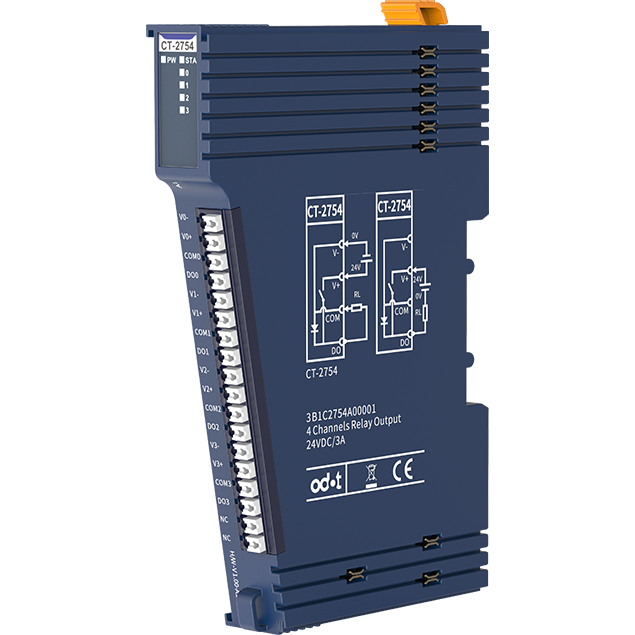

CT-2754
4通道繼電器輸出3A/30VDC/90W
CT-2794
4通道繼電器輸出2A/250VAC/500VA
CT-3134
4通道電壓輸入0~5/0~10/±5/±10VDC,15位/16位
CT-3168
8通道電壓輸入0~5/0~10/±5/±10VDC,15位/16位
CT-3234
4通道模擬量輸入/0&4-20mA/15位單端
CT-3238
8通道模擬量輸入/0&4-20mA/15位單端

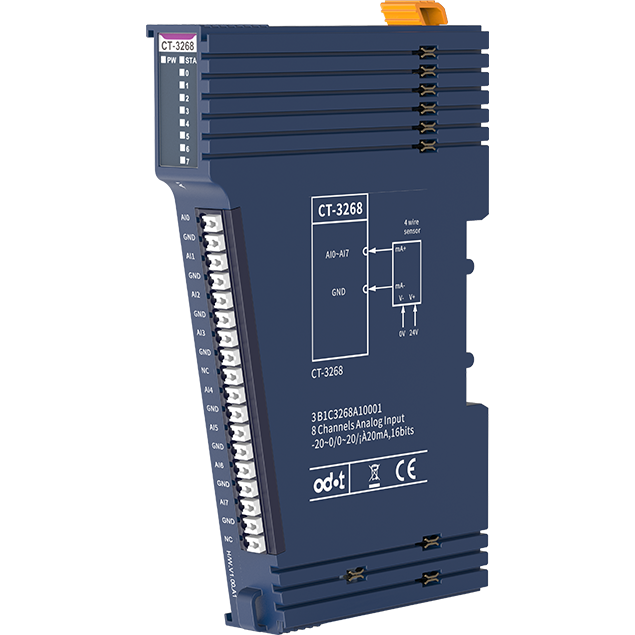

CT-3268
8通道模擬量輸入/0～20mA或-20~0mA或±20mA /15位 單端雙極性

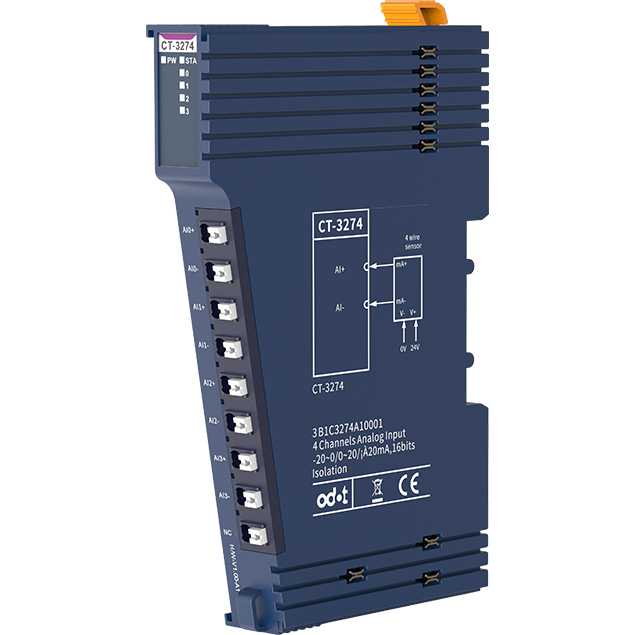

CT-3274
4通道模擬量輸入0~20mA/4~20 mA/±20 mA，16位單端
CT-3713
3通道RTD熱電阻-PT100溫度采集模塊
CT-3716
6通道RTD熱電阻-PT100溫度采集模塊
CT-3723
3通道RTD熱電阻-PT1000溫度采集模塊

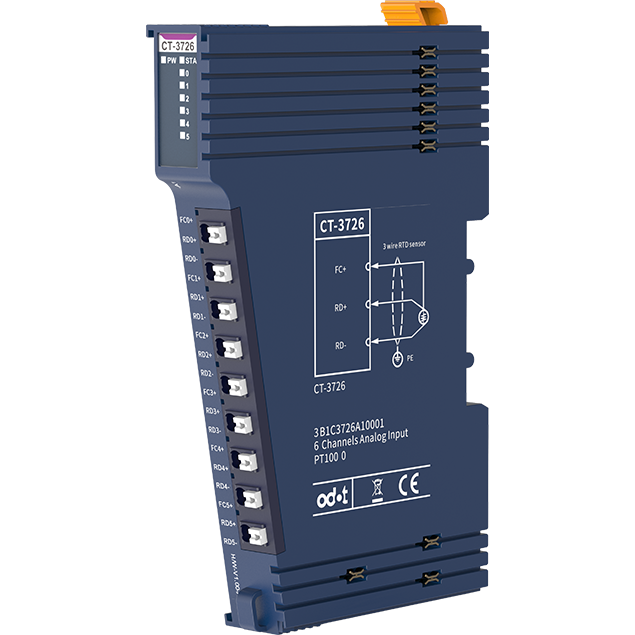

CT-3726
6通道RTD熱電阻-PT1000溫度采集模塊
CT-3734
4通道RTD熱電阻-PT100溫度采集模塊

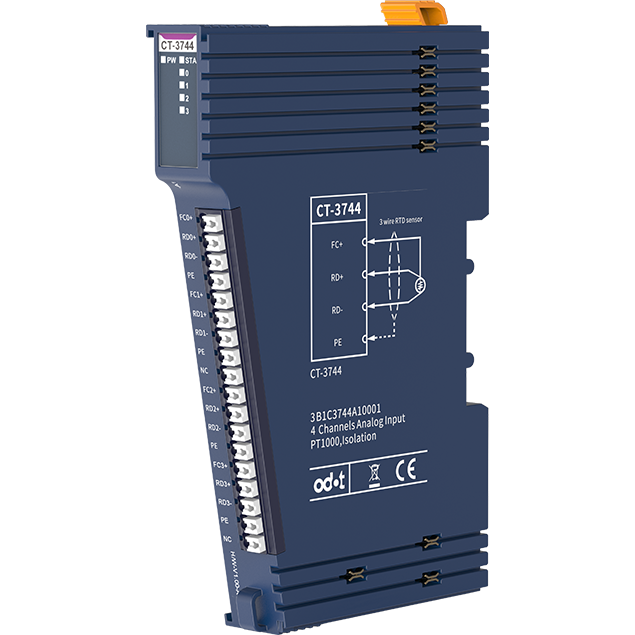

CT-3744
4通道RTD熱電阻-PT1000溫度采集模塊
CT-3834
4通道TC熱電偶溫度采集模塊
CT-3844
4通道TC熱電偶溫度采集模塊（濾波可調）
CT-3848
8通道TC熱電偶溫度采集模塊（濾波可調）
CT-4154
4通道電壓輸出0~5/0~10/±5/±10VDC,16位
CT-4158
8通道電壓輸出0~5/0~10/±5/±10VDC,16位
CT-4234
4通道模擬量輸出/0&4-20mA/16位單端
CT-4238
8通道模擬量輸出/0&4-20mA/16位單端

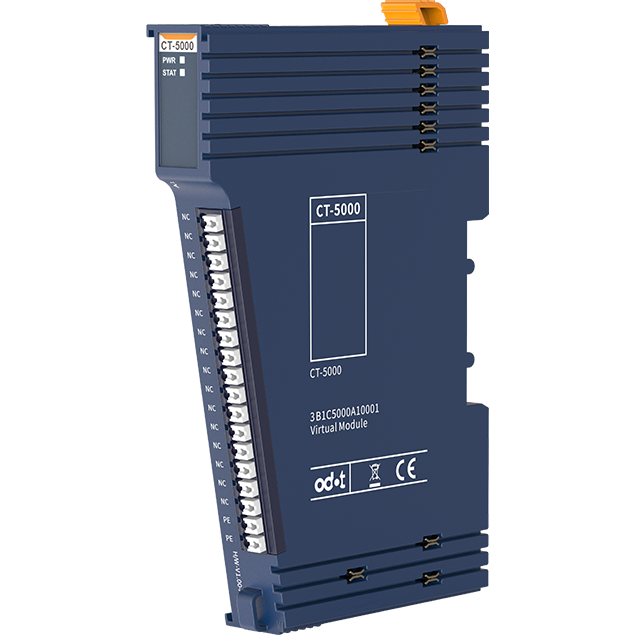

CT-5000
虛擬模塊
CT-5102
2通道編碼器輸入/5VDC

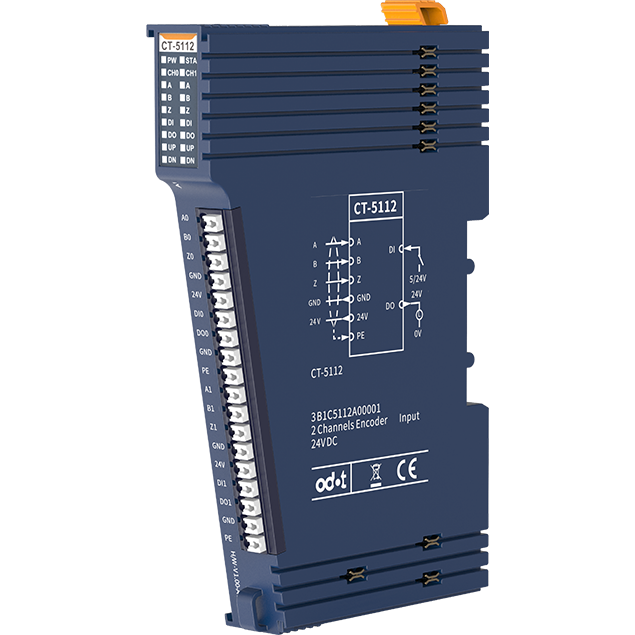

CT-5112
2通道編碼器輸入/24VDC
CT-5122
2通道編碼器/SSI輸入
CT-5142
2通道編碼器/差分輸入
CT-5212
8通道數字量輸入&2通道數字量輸出&2通道脈沖輸出

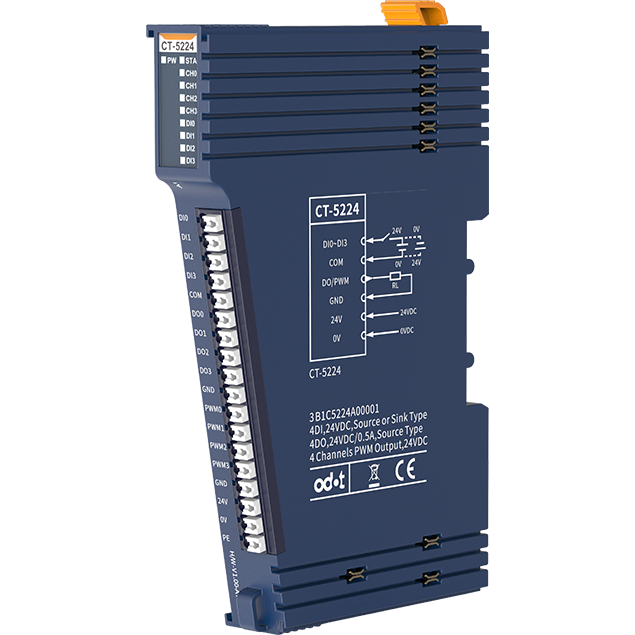

CT-5224
4通道數字量輸入/4通道數字量輸出/4通道PWM輸出
CT-5321
Modbus串口模塊，支持Modbus RTU/ASCII協議，支持主站、從站、自由透傳工作模式

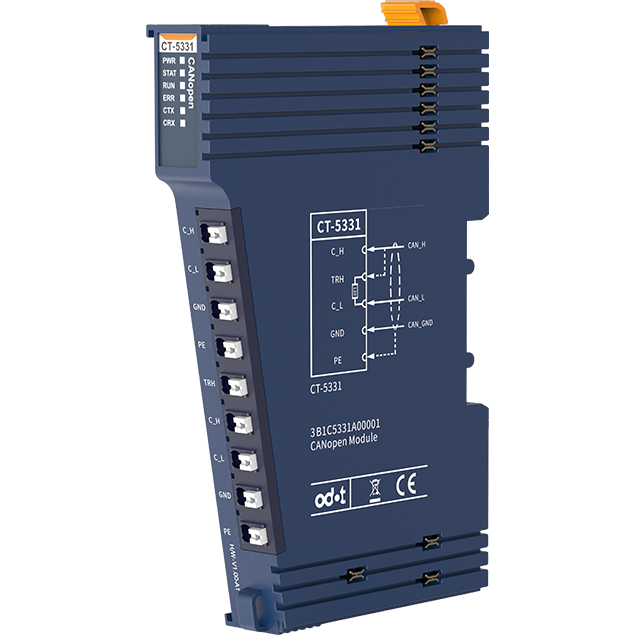

CT-5331
CANopen主站模塊
CT-5341
Profibus DP主站模塊

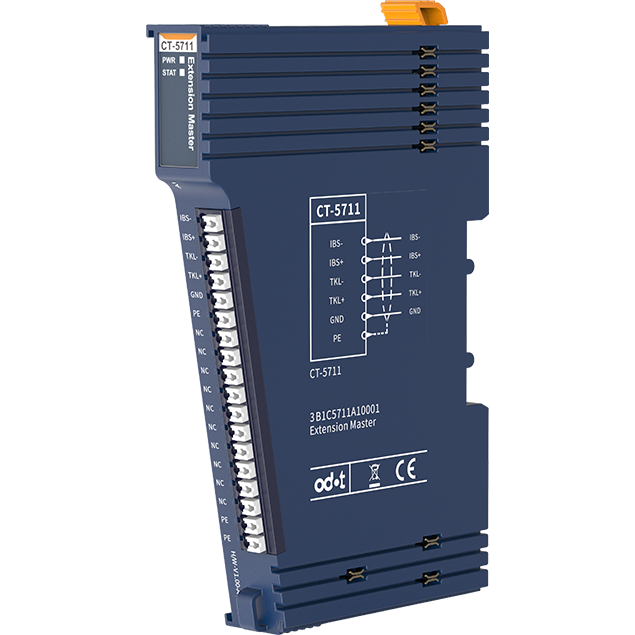

CT-5711
總線擴展主站模塊用于擴展總線使用。總線擴展主站模塊無過程數據及配置參數。
CT-5721
總線擴展從站模塊用于擴展總線使用。總線擴展從站模塊無過程數據及配置參數。
CT-5801
終端模塊(必選終端模塊)用于穩定內部總線通訊，為必選終端模塊。終端模塊無過程數據及配置參數

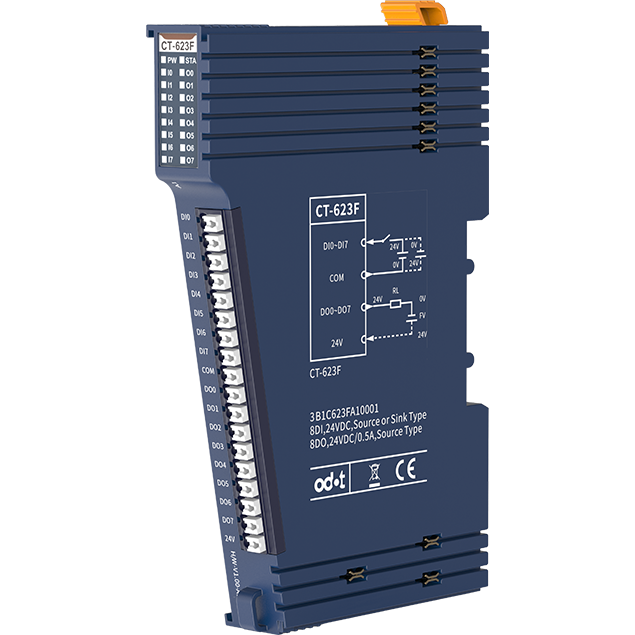

CT-623F
8通道數字量輸入/24VDC/PNP或NPN & 8通道數字量輸出/24VDC
CT-7100
現場電源擴展模塊8A（無需組態），無需組態，不占用槽位數

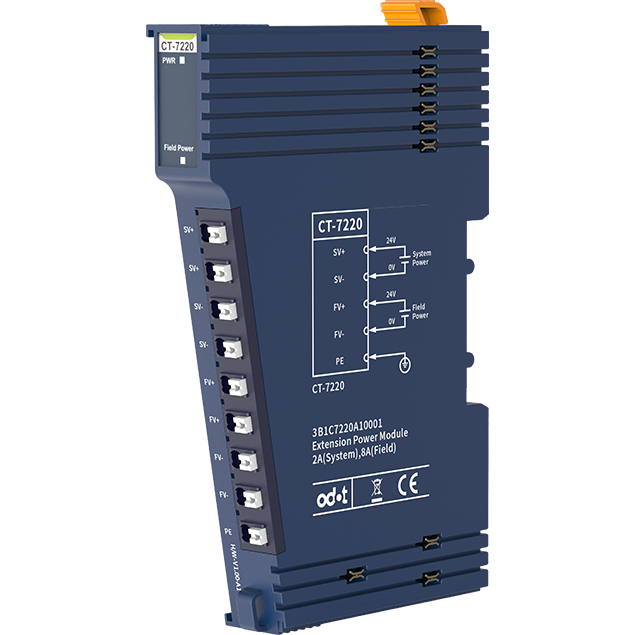

CT-7220
電源擴展模塊5V/2A（無需組態），現場電源擴展8A電流
CT-7221
系統電源和現場電源擴展，系統電源輸出2A@5VDC，現場電源擴展8A電流
CT-730F
18通道現場電源分配模塊（0VDC），輸出0VDC 支持擴展18通道 無需組態，不占用槽位數

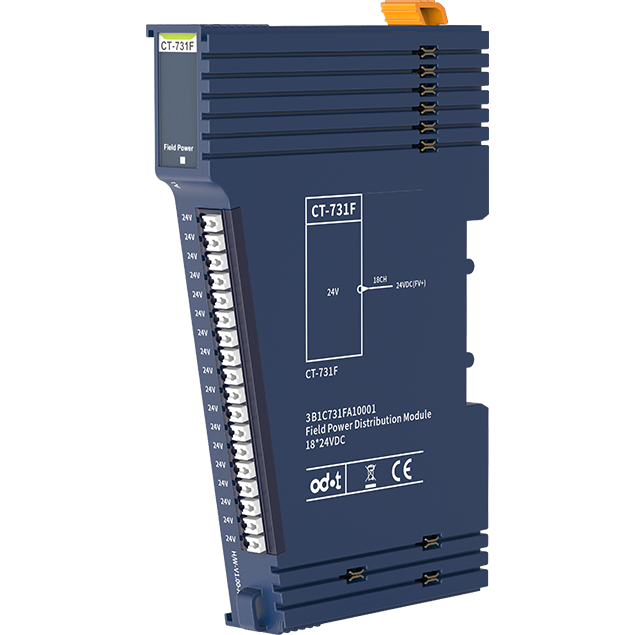

CT-731F
18通道現場電源分配模塊（24VDC），無需組態，不占用槽位數

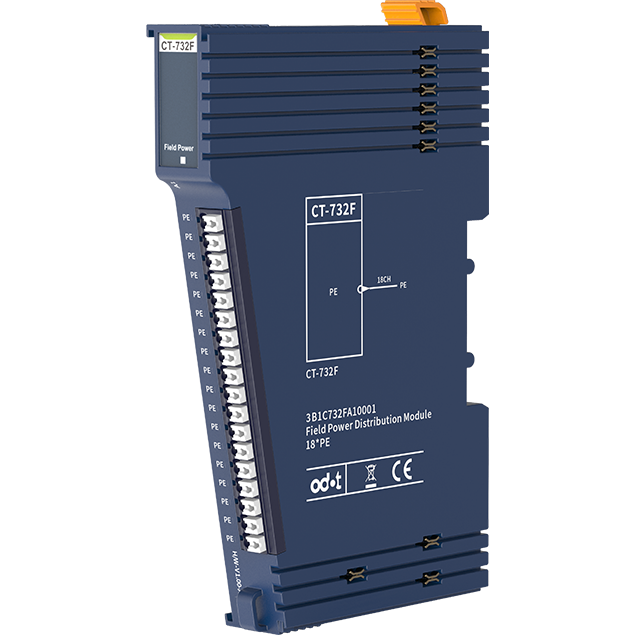

CT-732F
